DOTYKOVÝ vypínač/stmívač pro LED pásky 12V/24V - CONET-D4

Dotykový stmívač pro LED pásky (CONET-D4)

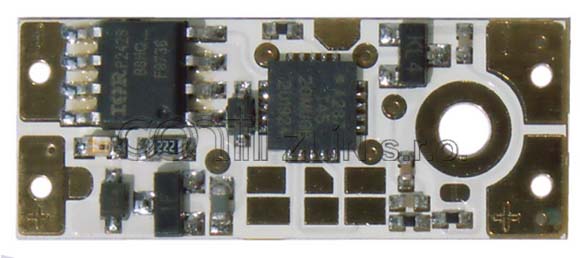

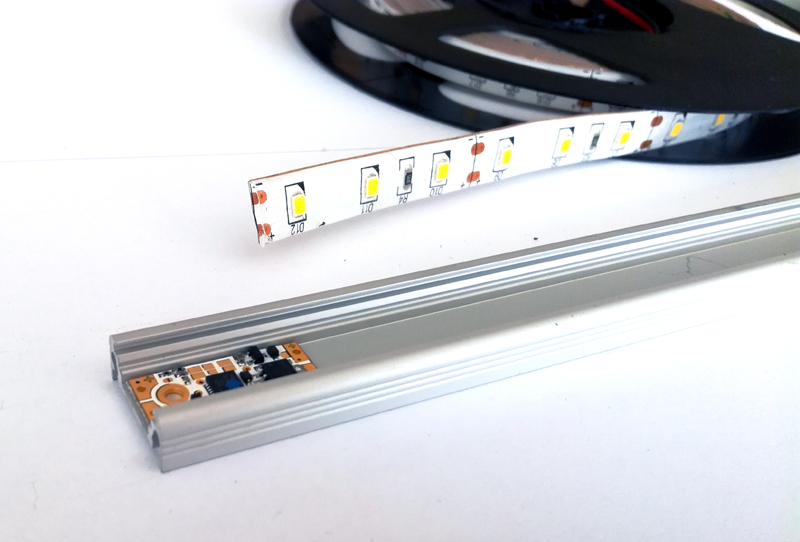

Jedná se o zařízení, které je uzpůsobeno k montáži do hliníkových profilů s LED pásky, kde daný profil slouží jako dotykový senzor. Stmívač má předvrtaný otvor (A1) a do profilu se upevní šroubkem, který spojí stmívač s profilem a zajistí tak jeho ovládání dotykem na profil.

Umožnuje provoz ve 4 režimech:

1.R1 – režim nastavený z výroby - po připojení napětí zůstane vždy zhasnutý a zapne anebo vypne  se krátkým dotekem na hliníkový profil. Delším dotekem si regulujete intenzitu světla.
2.R2 -  Stejná funkce jako v bodě 1, ale pamatuje si poslední stav v okamžiku výpadku napájení, který se po opětovném připojení zdroje automaticky obnoví. To znamená že, svítí-li při výpadku napájení, automaticky se po obnovení napájení rozsvítí a naopak.
3.R3 - Slouží jako běžný vypínač, tedy zapíná anebo vypíná. Stmívání je vypnuté, jedním dotekem na hliníkový profil světlo zapnete, druhým dotekem vypnete.
4.R4 – Slouží jako časový vypínač, kdy dotekem na hliníkový profil světlo zapnete a po uplynutí nastavené doby se automaticky vypne. Délku svícení lze nastavovat (popis nastavení v návodu). Stmívání je vypnuté.

Technické údaje:
Napájecí napětí: 9-28V DC
Maximální proud: 10A / 12V, 7,5A / 24V
Rozsah regulace: 0-100%
Rozměry: 10x25mm
Spotřeba v pohotovostním režimu: 0,1W/12V, 0,28W/24V

Upozornění:

Napájecí napětí nesmí být vyšší, než maximální napětí použitého LED pásku!
