DALI Extension for 10 Devices

DALI Extension for 10 Devices

Kompletní specifikace

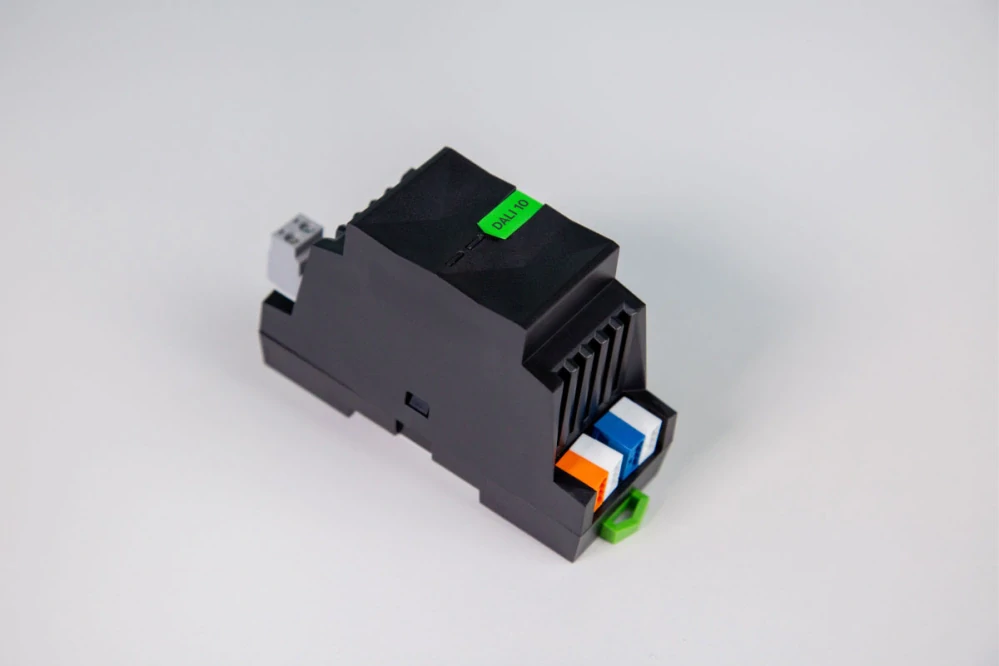

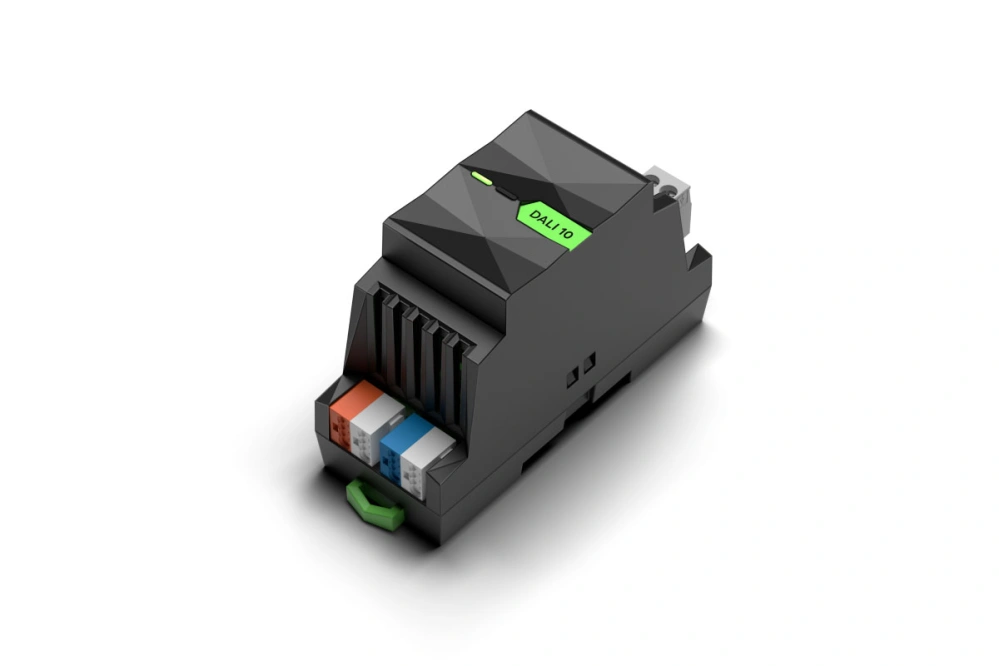

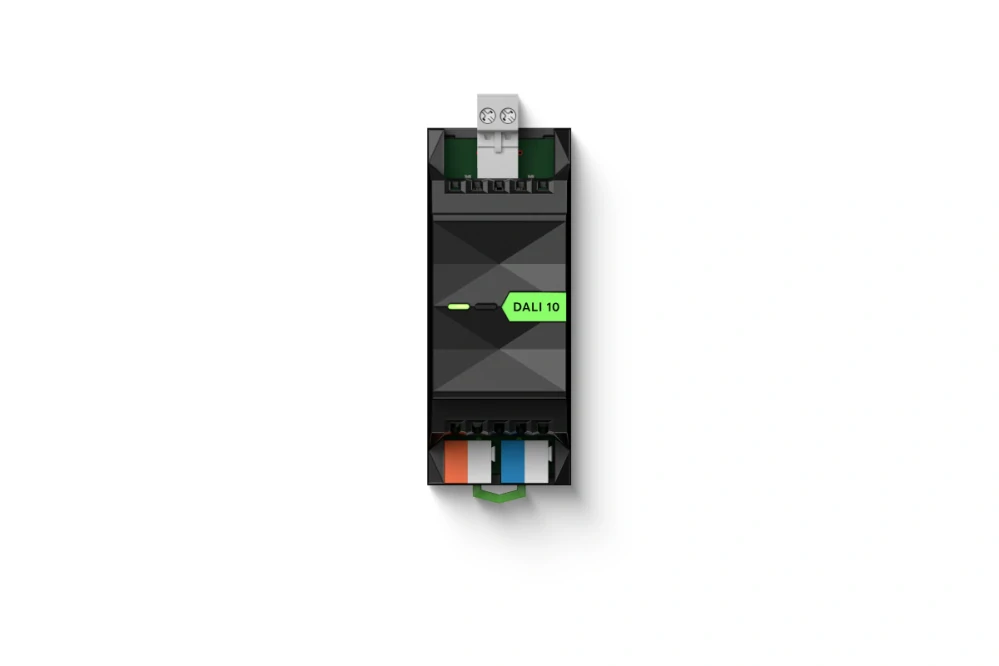

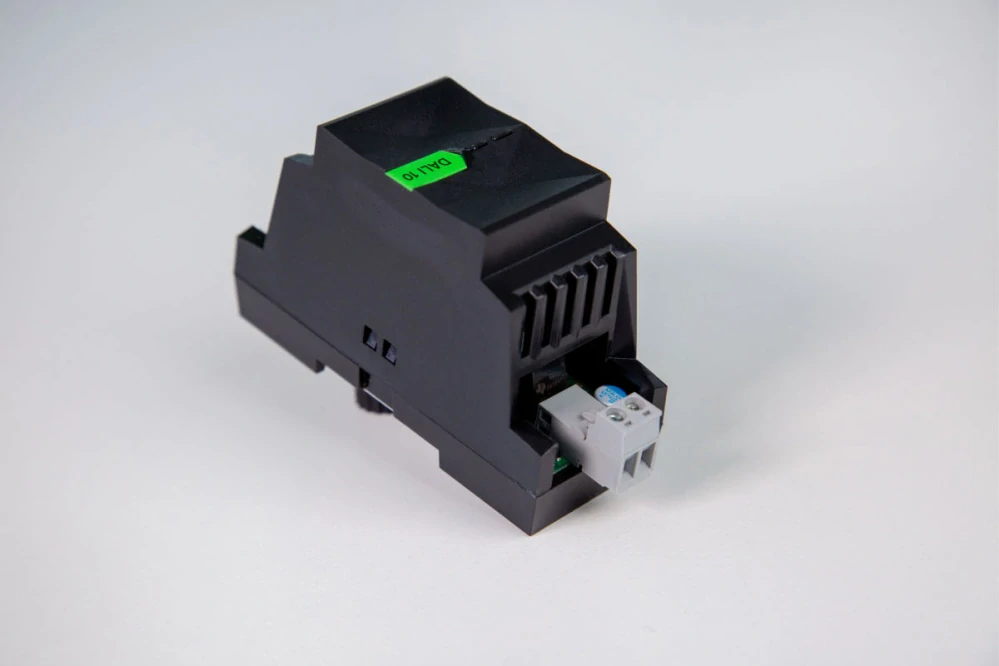

DALI Extension for 10 Devices
skladem u dodavatele
6 111 Kč
/ ks
5 050 Kč bez DPH

Kompletní specifikace

DALI je standardizované kabelové rozhraní pro osvětlení, které podporuje široká škála výrobců i svítidel. LOXONE DALI Extension integruje tyto produkty do ekosystému LOXONE a je schopen ovládat až 10 zařízení DALI.

Funkce:
- - Až 10 zařízení DALI / 16 skupin.
  - Délka kabelu až 300 m.
  - Podporuje typy zařízení DALI 0-8.
  - Podporuje typy instancí DALI-2 1-4.
  - Integrovaný napájecí zdroj.
  - Jednoduchá a ucelená konfigurace v LOXONE Configu.
  - Certifikováno dle DALI-2 (podporuje svítidla DALI/DALI-2 a výhradně senzory s certifikací DALI-2).
  - Podporuje DALI Broadcast.

Technické parametry:

- Napájecí napětí: 12 až 48 V DC
- Vlastní spotřeba: 0,4 W (v klidovém stavu, kdy není zatížena DALI sběrnice) max 5,4 W (při plném proudovém zatížení DALI linky)
- Rozměry: 88 × 35,4 × 57 mm (montáž do rozvaděče na DIN lištu – zabírá 2 moduly)
- Hmotnost: 68 g čistá
- Stupeň krytí: IP20
- Provozní teplota: -40 až 55 °C
Kapacita sběrnice: Ovládání maximálně 10 DALI zařízení rozdělených do 16 skupin.
Podpora standardů: Plná certifikace DALI-2. Podporuje typy zařízení (Device Types) 0 až 8 (např. běžná stmívaná svítidla, nouzové osvětlení, RGB/barevné LED) a DALI-2 instance 1 až 4 (pro senzory a spínače).
Podpora Broadcast: Na rozdíl od starších revizí větší 64kanálové verze tento modul podporuje režim DALI Broadcast.
Napájení sběrnice: Integrovaný napájecí zdroj dodává garantovaných 240 mA (max. 250 mA). V případě využití externího napájení lze tento interní zdroj softwarově vypnout v programu Loxone Config. [1]

Kabeláž a topologie:
- Maximální délka sběrnice je 300 metrů při průřezu vodičů 1,5 mm² (AWG16). Maximální povolený pokles napětí na lince je 2 V.
- Povolené topologie: liniová (řetězec), hvězdicová, stromová. Kruhová topologie je zakázána.
Napájení modulu: 12 až 28 V DC.
Spotřeba energie: Typicky 0,4 W (klidový stav bez zatížení sběrnice), maximálně 5,4 W při plném zatížení DALI linky.
Mechanické vlastnosti: Určeno pro montáž na standardní DIN lištu (35 mm). Šířka modulu na liště odpovídá 2 modulům.
Provozní podmínky: Stupeň krytí IP20, provozní teplota -40 až 55 °C, čistá hmotnost 68 g
