Stmívač dimLED M4D1K DALI 0/1-10V Triak

Popis produktu

LED stmívač dimLED M4D1K DALI / 0–10 V / TRIAC je univerzální jednokanálový stmívač pro jednobarevné LED pásky a LED osvětlení s konstantním napětím 12–48 V DC. Umožňuje plynulou regulaci jasu prostřednictvím několika způsobů ovládání – DALI / DALI-2, 0/1–10 V, TRIAK nebo tlačítka Push-Dim. Díky široké kompatibilitě jej lze snadno začlenit do různých systémů řízení osvětlení, od jednoduchých nástěnných stmívačů až po inteligentní instalace využívající DALI.

Stmívač podporuje certifikovaný protokol DALI-2 podle normy IEC 62386 a umožňuje automatické přiřazení DALI adresy prostřednictvím nadřazeného DALI ovladače nebo její ruční nastavení pomocí DIP přepínačů. Podporuje také analogové stmívání 0–10 V a 1–10 V, včetně aktivních a pasivních regulátorů. Další možností je ovládání pomocí běžného fázového stmívače TRIAK na 230 V, který slouží jako řídicí prvek pro stmívání nízkonapěťového LED osvětlení.

Alternativně lze stmívač ovládat pomocí externího tlačítka s funkcí Push-Dim. Krátkým stiskem se osvětlení zapne nebo vypne, dlouhým stiskem se plynule mění jeho jas. Při použití více stmívačů s jedním tlačítkem lze jejich úroveň jasu vzájemně synchronizovat.

Stmívač umožňuje regulaci jasu v rozsahu 0–100 % a nabízí možnost nastavení PWM frekvence 2 kHz nebo 8 kHz. Vyšší frekvence je vhodná zejména pro osvětlení prostor, kde se pořizují videozáznamy, protože pomáhá omezit nežádoucí blikání obrazu. Zařízení je vybaveno ochranou proti přehřátí, přetížení a zkratu s automatickým obnovením provozu.

Vlastnosti a výhody:

• Podpora protokolu DALI-2 (IEC 62386-101, 102, 207).
• Univerzální ovládání pomocí DALI, 0/1–10 V, TRIAK nebo Push-Dim.
• Stmívání jednobarevných LED pásků s napětím 12–48 V DC.
• Jeden výstupní kanál s maximálním proudem až 8 A.
• Plynulá regulace jasu v rozsahu 0–100 %.
• Logaritmická stmívací křivka DALI.
• Automatické nebo ruční nastavení DALI adresy (0–63).
• Podpora aktivních i pasivních stmívačů 0–10 V a 1–10 V.
• Možnost ovládání fázovým stmívačem TRIAK s nulovým vodičem i bez něj.
• Alternativní ovládání externím tlačítkem Push-Dim.
• Možnost synchronizace více stmívačů při ovládání jedním tlačítkem Push-Dim.
• Volitelná PWM frekvence 2 kHz nebo 8 kHz.
• Ochrana proti přehřátí, přetížení a zkratu s automatickým obnovením provozu.
• Možnost aktivace detekce nepřipojené zátěže.

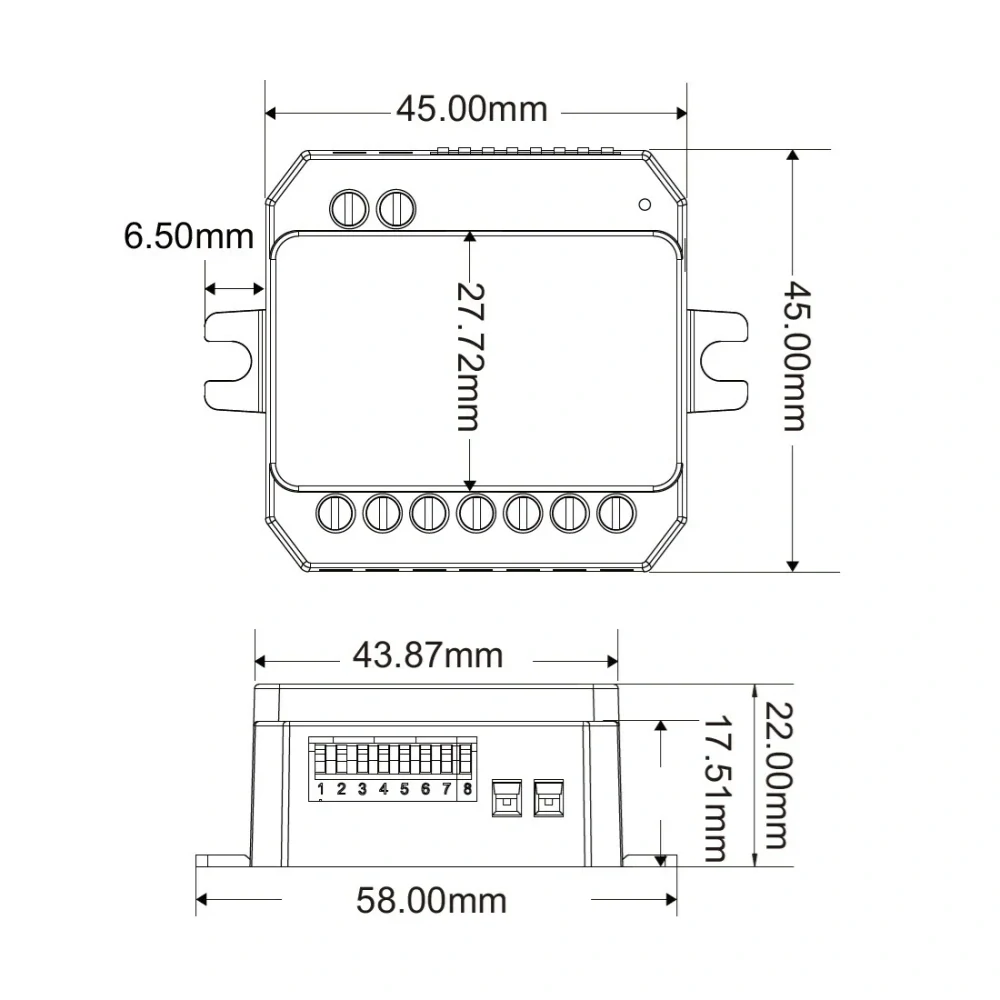

• Kompaktní provedení s montážními úchyty, které lze v případě potřeby odlomit.

Upozornění: Stmívač je určen pro LED osvětlení 12–48 V DC a vyžaduje odpovídající napěťový LED zdroj. Vstup TRIAK slouží pouze k ovládání, nikoliv k připojení 230V svítidel. Současné připojení DALI a Push-Dim nebo Push-Dim a TRIAK není dovoleno. Hrozí poškození zařízení nebo napájení sběrnice DALI.
